ذكي متغير حجم الهواء VAV الدخان هود إنذار مراقبة

منتوج وصف

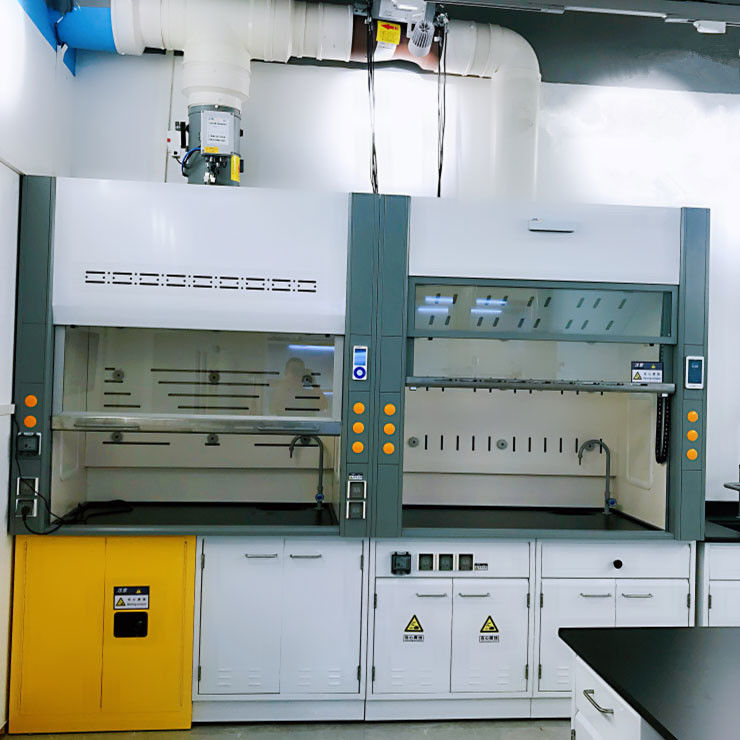

ذكي متغير حجم الهواء VAV دخان هود إنذار مراقبة

شفاط الدخان الذكي للتحكم VAV

غطاء الدخان الذكي للتحكم VAV ، غطاء الدخان ، لوحة التحكم الذكية VAV ، نظام التحكم في غطاء الدخان vav هو غطاء دخان عالي التكوين ، تم تصميم هذا النوع من غطاء دخان إمداد الهواء الداخلي من قبل شركتنا بهيكل إمداد هواء الميزانين الفريد ، والذي يحمي بالكامل يتم إضافة 100٪ من الهواء الخارجي إلى داخل غطاء الدخان ويتم تفريغه مباشرة من الخارج ، بحيث لا يؤثر الهواء المضاف من الغرفة على البيئة الداخلية للمختبر ، بحيث يكون تدفق الهواء الداخلي متوازنًا ، وسوف لا تسبب الهواء ودرجة الحرارة في المختبر عند استخدام غطاء الدخان.خسارة كبيرة ، وبالتالي تقليل استهلاك الطاقة في المختبر وفقدان الهواء بشكل كبير ، مما يجعل التجربة تحافظ على بيئة مستقرة نسبيًا ، وبالتالي تحقيق الغرض من توفير الطاقة وحماية البيئة ، وتحسين الراحة وحماية البيئة للمختبر بشكل كبير.ملامح غطاء دخان إمداد الهواء الداخلي:

التصميم الأمثل لنظام مكمل الهواء يزيل تمامًا الاضطرابات ويوفر استهلاك الطاقة للتدفئة وتكييف الهواء.

◆ تقضي تقنية العاكس الاحتكارية بشكل فعال على زاوية العادم الميتة.

◆ الجدار الداخلي مغلق تمامًا ومتصل بسلاسة ، ولا توجد أجزاء معدنية في منطقة العمل.

◆ يعمل النظام بشكل موثوق لضمان سلامة طاقم المختبر

◆ تصميم باب انزلاقي متقدم مقاوم للانفجار للنافذة ، رفع مجاني ، آمن ومريح.(يمكن أيضًا تصميمه لفتح النافذة عن بُعد)

◆ محرك عادم عالي الجودة ومستقر وموثوق ومنخفض الضوضاء.

◆ اللوح الجانبي قابل للفصل ، وهو مناسب لفحص وإصلاح المياه والغاز والدائرة الكهربائية.

◆ إنه مناسب للبناء والتركيب والصيانة والإصلاح والتصحيح.متطلبات التحكم في تدفق الهواء في المختبر وخصائص نظام التحكم:

1. مراقبة الأهداف

1.1) التأكد من أن غطاء الدخان يفرغ المواد الضارة بسرعة وفعالية ؛

1.2) يتم الحفاظ على سرعة الرياح السطحية لغطاء الدخان عند 0.5m / s ± 20٪ ؛

1.3) إنذار للظروف غير الطبيعية ؛

1.4) في غطاء الدخان ، يتم الحفاظ على الضغط السلبي دائمًا بالنسبة للمختبر ؛

1.5) يجب أن يكون وقت استجابة غطاء الدخان أقل من 3 ثوان ؛

2. طريقة التحكم - وجه سرعة الرياح طريقة التحكم في القياس المباشر:

2.1) قم بقياس سرعة الرياح السطحية حقًا ، ومراقبة القيمة الحقيقية لسرعة الرياح السطحية في الوقت الفعلي ، وعرضها على اللوحة ؛نظرًا لوجود العديد من الأسباب لتغيير سرعة الرياح السطحية ، مثل: وضع معدات كبيرة في غطاء الدخان لمنع تدفق الهواء إلى المنطقة ؛الناس يتحركون أو يغيرون تدفق الهواء.التغيرات في سرعة الرياح السطحية الناجمة عن هذه العوامل.لذلك ، من الضروري قياس سرعة الرياح السطحية لضمان انبعاث الغازات الضارة حقًا.

2.2) عندما لا تكون سرعة الرياح على القيمة المحددة ، اضبط فتح صمام العادم لاستعادة سرعة رياح الوجه إلى القيمة المحددة.

2.3) تم اعتماد نظام التحكم التناظري لتحسين سرعة استجابة النظام.النظام التناظري أسرع من النظام الرقمي.

2.4) اعتماد أسلوب "سرعة الرياح على الوجه" الحقيقي المتزامن ؛

2.5) يجب أن تحتوي لوحة التحكم الذكية VAV لغطاء الدخان على الوظائف التالية:

أنا.عرض بديهي في الوقت الحقيقي لسرعة رياح الوجه

ثانيا.عندما تتجاوز سرعة الرياح السطحية لغطاء الدخان نطاق القيمة المحددة ، ستصدر اللوحة وظيفة إنذار الصوت والضوء

ثالثا.الحد الأقصى لإعداد العادم: زر العادم الأقصى في حالات الطوارئ

رابعا.الحد الأدنى لإعداد هواء العادم: حجم هواء العادم الخاص بغطاء الدخان له حد أدنى

v. زر سرعة الرياح المنخفضة ، بعد الضغط على الزر ، تصبح قيمة إعداد سرعة الرياح 70٪ من قيمة الإعداد الأصلي

2.6) اعتماد مستشعر سرعة الرياح من نوع مانع للغبار لغطاء الدخان: منع النقطة المرجعية لمستشعر سرعة الرياح من الانجراف ويتم حظر المعدات بواسطة الغبار.

2.7) الرسم التخطيطي لنظام القياس والتحكم المباشر لسرعة الرياح السطحية لغطاء الدخان هو كما يلي:

① صمام حجم الهواء المتغير المضاد للتآكل

② متعدد الوظائف VAV ج

③ مستشعر سرعة الرياح الخارجية

3. إجراء التحكم في حجم الهواء المتغير لغطاء الدخان كالتالي:

(1) يراقب مستشعر سرعة الرياح للوجه في غطاء الدخان سرعة الرياح الفعلية للوجه.عندما لا تكون سرعة رياح الوجه ضمن النطاق المحدد ، ستصدر الشاشة RXE110 إنذارًا مسموعًا ومرئيًا.

(2) عندما يتغير موضع باب التحكم بغطاء الدخان ، تتغير سرعة الرياح الأمامية لغطاء الدخان ، ويستشعر مستشعر سرعة الرياح للوجه التغير في سرعة الرياح ، وينقل القيمة إلى جهاز مراقبة غطاء الدخان RXE110 ، الذي يقارن قيمة سرعة الرياح السطحية لغطاء الدخان مع قيمة سرعة الرياح المحددة للوجه ، وضبط فتح صمام الفراشة لجعل سرعة الرياح السطحية تصل إلى القيمة المحددة.

4. وصف المكونات الرئيسية للتحكم في غطاء الدخان:

(1) جهاز تحكم عرض إنذار غطاء الدخان

شاشة LED سرعة الرياح السطحية ،

يمكن ضبط الحدود العليا والسفلى لإنذار الصوت والضوء لسرعة رياح الوجه ؛

وظيفة إسكات

مع وظيفة الحد الأقصى لتدفق الهواء في حالات الطوارئ ؛

مع زر الحد الأدنى من الإزاحة ؛

(2) مستشعر سرعة الرياح للوجه

أ) دقة سرعة الرياح السطحية 0-200FPM ± 2FPM

ب) مع مستشعر سرعة الرياح ، لا يتأثر بدرجة حرارة ورطوبة البيئة الخارجية

ج) مثبتة على الجدار الخارجي لغطاء الدخان ، ولن تتآكل بفعل الغازات القوية المسببة للتآكل في غطاء الدخان
